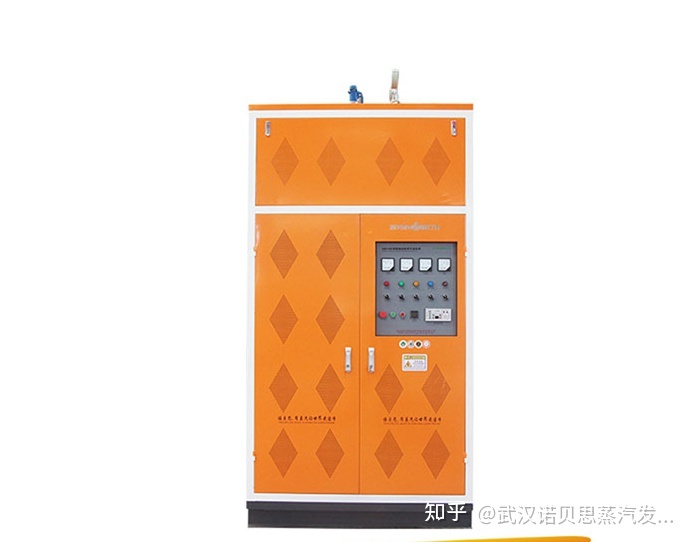

電蒸汽發生器系統,包括機柜主體、幾個鍋爐組件和水箱,鍋爐組件隔裝在柜體內,柜體兩側分別設有多條進水管,進水管數與鍋爐組件數一致,進水管一端與鍋爐組件連通,另一端與水箱連通。

熱水管不宜過長,且要有良好的保溫層,管道應從熱汽輸出口端向末端適當傾斜,供水水源須設控制閥。高溫熱介質的承壓管道必須蓋上保溫層,以免沖水時燙傷。

在一定的壓力和時間內,通過某一橫斷面的容積叫做流量,用容積表示流量單位為L/s或m3/h。由此可以看出,在蒸氣壓力一定時,不同管徑通過的蒸汽流量是不同的。

同一管徑條件下,允許通過的蒸汽流量不同,例如,在同樣的DN50管道條件下,0.5MPa和0.6MPa兩種情況下,蒸汽流量分別為709kg/h和0.6MPa。

在同樣的壓力條件下,在不同的汽管直徑情況下,允許通過的蒸汽流量不同,蒸汽流量與管道半徑的平方成正比。在0.6MPa壓力相同的情況下,DN40管道上的蒸汽流量為485kg/h,而DN50的管道蒸汽流量為815kg/h。DN100管道蒸汽流量為3285kg/h,是DN50的4倍;可見管直徑的大小直接影響蒸汽流量。

一般情況下,蒸汽發生器內徑為φ7~13mm(用于水汽),長度不宜過長(<60m)。由于取壓管管徑太小,長度太大,會影響壓力測量的動態傳遞,增加動態誤差。直徑太大,不容易修理及安裝。取壓管不能水平鋪放,防止氣泡(計量液體時)和水柱(測氣時)累積。壓力測量應與介質垂直,壓力測量不得有倒角、凸緣及毛刺。測定電熱蒸氣鍋爐液壓時,要將測壓口從管段下部引出,防止液體中的氣體進入導壓管;測量氣體壓力時,應從管段上部引出測壓口,防止氣體中的灰塵、水滴進入導壓管。
