基本信息：

項目名稱：河北某化工有限公司

項目地點：河北

項目簡介：

河北某化工有限公司成立于2021年1月，項目占地面積85.75畝，投資金額2.5億元，建成后主要用于功能性聚苯乙烯及其他聚合物的生產，規劃年產能約30萬噸，是所在縣2021年投建的9大示范性項目之一。

產品方案與功能描述：

本次針對該化工有限公司項目的139個電機回路裝設ARD2F智能電動機保護器和ARD-KHD-S03A抗晃電裝置。

ARD2F保護器在實現電參量測量、保護、控制及通訊組網的同時，通過內置超級電容，在晃電發生時為保護器持續供電。保護器繼電器輸出可維持一段時間（0.0-10.0s可調）后釋放，期間電壓恢復，接觸器自動吸合，否則進入再起動階段，在預設的允許時間內電壓恢復，起動繼電器延時閉合，使接觸器重新吸合實現電機再起動。

ARD-KHD-S03A抗晃電裝置用于變頻回路時，裝置會首先通過電壓判斷當前是否處于晃電狀態，同時通過DI采集變頻啟動中間繼電器信號、變頻器ERROR信號和運行信號。當電壓在設定的時間之內恢復至再起動電壓之上，會在再起動延時之后給變頻器輸出再起動信號，使其重新起動。如果在電壓恢復的同時有變頻器ERROR信號存在，則裝置變頻復位DO輸出，復位變頻器故障，并在再起動延時之后輸出再起動信號。

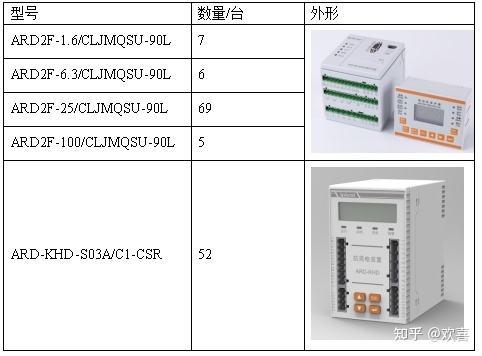

本項目具體配置表如下所示：

產品介紹：

ARD2F智能電動機保護器：

適用于額定電壓至660V的低壓電動機回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式?？蛇x配不同通訊模塊適應現場通訊需求。

該產品采用分體式結構，由主體、顯示單元、互感器組成，可適應各種柜體的安裝。

技術參數

功能特點

■ 支持基波和全波電力參數測量（U、I、P、Q、S、PF、F、EP、EQ），電流及電流不平衡度、電流正序、負序、零序分量、電壓、三相電壓相角、剩余電流。

■ 保護功能包括過載反時限、過載定時限、接地、起動超時、漏電、欠載、斷相、堵轉、阻塞、短路、溢出、不平衡(電流、電壓)、過功率、欠功率、過壓、欠壓、相序、溫度、tE時間、外部故障、起動次數限制、運行時間報警、故障次數報警。

■ 9路可編程DI輸入，默認采用內置DC24V電源，也可選擇外部有源濕接點。

■ 5路可編程DO輸出，滿足直接起動，星—三角起動，自耦變壓器起動，等多種起動方式，可通過通訊總線實現主站對電動機的遙控“起/停”。

■ 可選抗晃電功能：支持晃電立即再啟動、失壓重起動。

■ 可選配MODBUS_RTU通訊、PROFIBUS DP通訊，支持最多2路通訊接口。

■ 可選配1路DC4-20mA模擬量輸出接口，與DCS系統相接，可實現對現場設備的監控。

■ 具有故障記錄、起動記錄、停車記錄、DI變位記錄和再起動記錄等各類事件記錄。

■ 顯示界面液晶顯示，支持中/英文切換。

ARD-KHD-S03A抗晃電裝置：

具備 “晃電保持+晃電再起動”功能，能夠抵御接觸器控制回路晃電引起的接觸器釋放，也可以針對變頻、軟起回路實現再啟動，保障設備的連續性運行，為企業生產保駕護航。

技術參數

功能特點

■ 晃電保持和晃電再起動相結合，接線方便，能抵御電壓跌落引起的接觸器釋放

■ 抗晃電可編程設置，滿足不同客戶需求

■ 4路可編程DI輸入，采用內置DC24V電源；4路可編程無源DO輸出

■ 可選配1路MODBUS_RTU通訊

■ 可選配記錄晃電事件、開關量事件、接觸器事件、裝置事件、上電事件、暫升暫降事件，各類事件各16條，方便用戶維護管理

■ 主體標配液晶顯示，同時選配外置嵌入式安裝顯示單元

■ 外置顯示單元支持U盤程序升級
