DMF-Z直角式脈沖電磁閥工作原理及外形尺寸

DMF-Z直角式脈沖電磁閥是脈沖袋式除塵器油灰系統的壓縮空氣的“開關"受脈沖噴吹控制儀輸出信號的控制，對濾袋排（室）噴吹清灰。使除塵器的阻力保持在設定的范圍之內，以保證除塵器器的處理能力和收塵效率。DMF-Z電磁脈沖閥為直角式閥，其進出口之間的夾角90度，適今于氣包與除塵器噴吹管的安裝連接。氣流通楊，能提供符含耍求的清灰氣脈沖。

DMF-Z直角式脈沖電磁閥結構圖

工作原理

膜片把電磁脈沖閥分為前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室,此少后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于“關閉"狀態。脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處理“開啟"狀態。脈沖噴吹儀電信號消失.電磁脈沖銜鐵復位，后氣室放氣孔關關: ,后氣室壓力升高是膜片組件緊貼閥輸出口，電磁脈沖閥又處理“關閉"狀態。

內部接構圖

工作壓力：0.2MPA－0.8MPA

工作介質：清潔空氣

電壓：AC220V/230/240V/110/24V 50/60HZ 33VA

DC24V/12V 30W

環境溫度：0-65℃

膜片壽命：噴吹100萬次或三年

材質

閥體：鋁合金

先導組件：IJ117等材料

膜片：丁晴膜片

彈簧：302不銹鋼

緊固件：304

DMF-Z電磁脈沖閥型號規格表

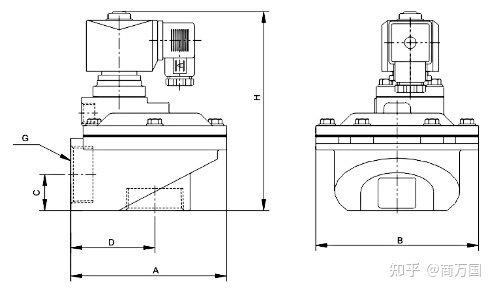

DMF-Z型電磁脈沖閥各種規格外形尺寸表 （mm）
