帶膜頭的自力式減壓閥

在一些大型設備或蒸汽主管中，可以見到一些大型的帶膜頭的自力式減壓閥，與低排量自力式減壓閥不同，帶膜頭的自力式減壓閥的執行器的力是通過執行器內部的膜片產生的。

低排量自力式減壓閥內部彈簧用來控制減壓閥下游的壓力，下游蒸汽壓力通過內部波紋管的受力面積來平衡蒸汽減壓閥的開度。

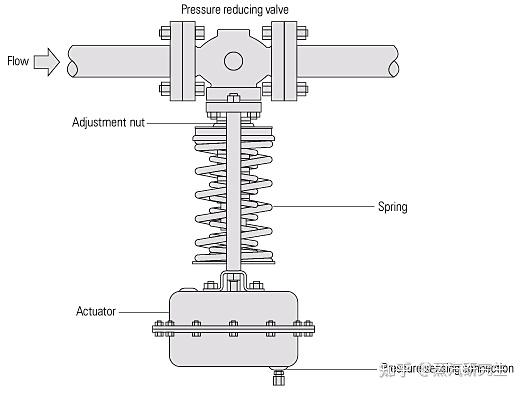

而帶膜頭的自力式減壓閥通過位于膜頭與主閥之間的外置彈簧用來調節和設定下游壓力。下游壓力通過導管作用在膜頭下方，膜頭的受力面積產生平衡減壓閥開度的作用，同時較大的作用面積使得微小的壓力波動可以有效放大，使得減壓閥精度得以提高。

當帶膜頭的自力式減壓閥使用在蒸汽系統中，該類型的閥門必須垂直向下安裝，并安裝水封罐以防止高溫蒸汽接觸并損壞膜片，膜片通常由尼龍制成。

膜頭內膜片的面積的恒定和外部反饋通道的冗余反應時間決定了這種減壓閥靈敏度和精度，使得帶膜頭的自力式減壓閥只適應于負載較為穩定的大型加熱設備或蒸汽主管。
