01 動靜件摩擦故障原因及對策

動靜件摩擦故障原因及對策如表1所示。

表1 動靜件摩擦故障原因及對策

02 動靜件摩擦故障診斷實例

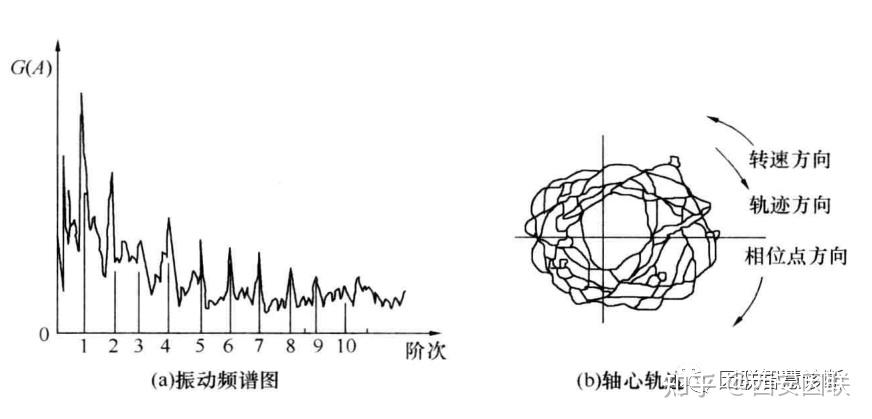

某大型透平壓縮機組，在開車啟動過程中發生異常振動，導致無法升速。其振動波形有削波現象；頻譜圖中有豐富的次諧波及高次諧波如圖1（a）；軸心軌跡的渦動方向為反向渦動如圖1（b）所示。

圖1 壓縮機振動頻譜圖與軸心軌跡

診斷意見：根據摩擦故障的機理及振動特征可知，機組在升速過程中發生了嚴重摩擦故障。

處理措施：由于機組振動值非常高，表明內部動靜件摩擦比較嚴重，為安全起見，決定停機拆檢。

生產驗證：停機解體檢修發現，機組轉子彎曲，動平衡精度嚴重超差，在升速過程中因振動大造成轉子與密封之間摩擦。不僅密封損壞，而且轉子嚴重偏磨。
