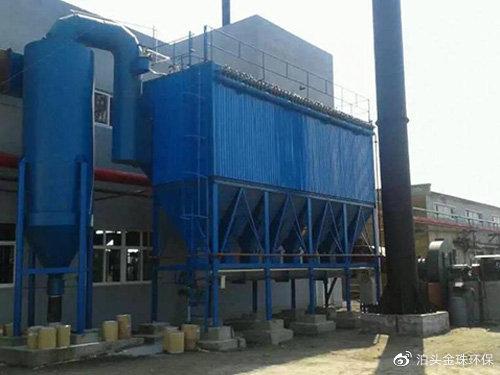

??鍋爐安裝除塵器示意圖，

鍋爐布袋除塵器安裝有關規范、規程及標準

除塵器本體(包括平臺、梯子)在進行安裝時除遵照安裝說明所提出的具體規定和要求外，同時應遵照國家頒布的有關規范、規程和標準。

a、鋼結構工程施工及驗收規范[GBJ18-1986(修訂本)]?b、工業管理安裝規程

c、袋式除塵器安裝技術要求與驗收規范（JB/T8471-1996）?d、中華人民共和國國家標準焊接接頭的基本形式及尺寸（GB985~936-1980）?

(2)一般注意事項

在進行工程安裝之前，應熟悉本安裝說明，有關安裝圖紙及技術說明，在充分掌握所須材料的種類、數量及有關零件，附屬品內容的同時，應準備安裝過程中的各種機械設備工具，并組織好施工現場的施工安裝措施，使安裝作業能順利地進行和確保工程質量，同時對各種安裝作業應按照安裝精度的要求，嚴格檢查每個作業的結果，如果有差錯及時修改。

3、安裝程序?（1）安裝順序

一般情況下應按下列流程進行作業：基礎檢查與驗收

除塵器支架安裝

灰斗（含振動器）安裝

中箱體安裝

安裝下部走臺、梯子

上箱體安裝

出風口閥、噴吹系統安裝

濾袋、濾袋框架安裝

卸灰裝置安裝

差壓系統、壓氣管路安裝

電氣工程安裝

外觀修飾及油漆

2）基礎檢查與驗收

I.?基礎檢查應按下列各項加以檢查核實?a.取基礎檢查表（由施工單位提供）。?b.中心標原點，基礎點的位置及高度。?c.打墨線（各中心線、行列線）。?d.?基礎表面應平坦，無明顯的傾凸凹。?e.地腳螺栓預留孔的大小深度。

f.基礎預埋鋼板的尺寸大小、厚度及位置。

g.以原點或基礎點為準，進行柱中心線及基礎高度的實測，一定要和圖紙相符。

h.各行列線的尺寸應與圖面相符，相同尺寸的對角線應相等。?i.測量工具、鋼尺、圈尺、水平儀、經緯儀。

1、在安裝前首先要核對鍋爐除塵器的氣流旋轉方向與引風機的旋轉方向是否一致，其安裝位置是否便于清灰、運灰，鍋爐除塵器落灰口距離地面高度一般為0.6~1.0m，還要檢查除塵器內壁耐磨涂料有無脫落。

　　2、然后在安裝鍋爐除塵器支架：檢查基礎符合圖紙及質量要求后，將地腳螺栓安裝在支架上，然后把支架放在劃好基準線的基礎上。

　　3、安裝鍋爐除塵器整機：支架安裝好后，吊裝除塵器，緊好除塵器與支架連接的螺栓。吊裝時根據情況（立式或臥式）可分段安裝，也可整體安裝。除塵器連接的法蘭要連接嚴密，用石棉扭繩作墊料，墊料應加在連接螺栓的內側。

　　4、鍋爐除塵器煙管安裝：先從省煤器的出口或鍋爐后煙箱的出口安裝煙管和除塵器的擴散管。煙管之間的法蘭連接用石棉繩作墊料，連接要嚴密。煙管安好后，檢查擴散管的法蘭與除塵器的進口法蘭位置是否合適，如略有不合適可適當調整除塵器支架的位置和標高，使除塵器與煙管連接妥當。

　　5、要檢查除塵器的垂直度和水平程度：除塵器和煙管安裝好后，檢查除塵器及支架的垂直度和水程度。除塵器的垂直度和水平誤差為1/1000,然后將地腳螺栓孔內灌注混凝土，待混凝土的強度達到75%時，將地腳螺栓擰緊。

　　6、安裝鎖氣器：鎖氣器是除塵器的重要部件，是除塵器效果的關鍵部位之一，因此鎖氣器的連接處和舌形板接觸要嚴密，配重或掛環要合適。

　　7、在現場制作鍋爐除塵器的煙管時，鍋爐除塵器應按招圖紙的位置進行安裝，安裝煙管。為了減少阻力，應盡量減少拐彎和縮短煙管。在制做彎頭（蝦米腰）時其彎曲半徑不應小于管徑的1.5倍。在制作鍋爐除塵器的擴散管時，鍋爐除塵器擴散管的漸擴角度不得大于20°。

????
