今天因大師給大家分享的內容是知名水泥集團旗下一個水泥廠的變頻皮帶機軸承和齒輪故障診斷案例，希望對大家的學習有所幫助。

PART.1 設備告警

因聯設備智能運維管理平臺于2023年1月6日在工廠正式上線。5月2日，系統提示該設備運行狀態出現異常。齒輪箱各測點振動速度加速度及包絡值趨勢明顯上升，加速度最大值達到150.35m/s2，包絡值最大值達到163.41m/s2 ，超過高高報閾值，處于4級報警狀態。

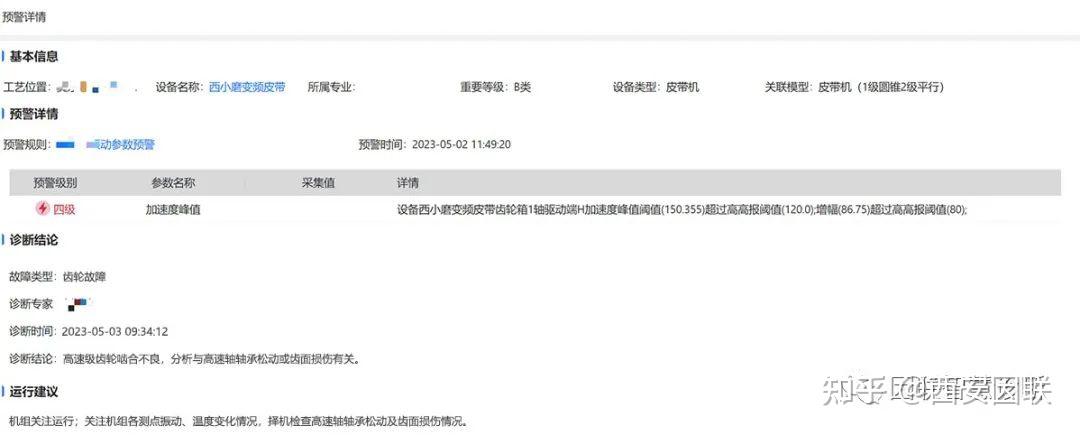

圖1 系統預警詳情

PART.2 故障診斷

診斷工程師劉工通過設備智能運維管理平臺，查看該變頻皮帶機詳細運行數據。

以下是詳細分析呈現。

該水泥廠皮帶機基礎信息：
電機型號： 額定轉速：1475r/min
額定功率：30KW 軸承型號：

從齒輪箱1軸驅動端H加速度趨勢圖（圖2）中可以看出，齒輪箱1軸驅動端H加速度峰值較高，超過高高報閾值，且趨勢呈階段性上升，頻譜圖（圖3）中以高速級齒輪嚙合頻率及其諧波為主，并伴有豐富的高速軸轉頻邊頻帶，分析為高速軸軸承松動或齒面損傷導致的高速級齒輪嚙合不良。于是跟工廠管理人員做了溝通，建議工廠擇機檢查高速軸軸承松動及齒面損傷情況。

圖2 齒輪箱1軸驅動端H加速度趨勢圖

圖3 齒輪箱1軸驅動端H加速度頻譜圖

PART.3 拆機驗證

5月8日，該水泥廠現場停機檢修，現場人員檢查齒輪箱發現，輸入軸軸承跑外圈，齒輪輕微點蝕；檢修人員臨時在軸承外圈加墊0.2mm銅皮，然后開機繼續運行，此時振動值明顯降低，數據恢復到正常水平。

圖4 檢修前后齒輪箱1軸驅動端H加速度趨勢圖
