渦街蒸汽流量計

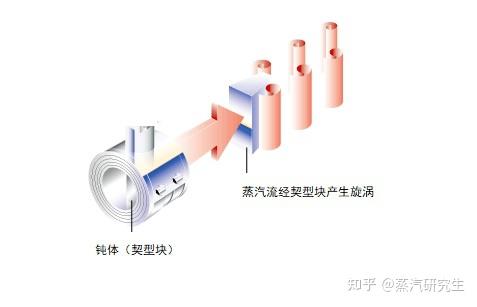

渦街蒸汽流量計的利用一個非線性的鈍體放置在管道內，流體流過鈍體時會在其尾部產生有規則的漩渦。這些漩渦可以檢測，計算和顯示。在一定流量范圍內，渦街產生的數量與流體的體積流量成比例，這樣就可以測得流體的速度。

鈍體在管道內對流體的流動產生障礙。強迫流體流過其兩側，鈍體改變了流體的流向和速度?？拷g體表面的流體由于鈍體表明的摩擦作用耳減速。

由于鈍體和管道之間面積的減少，遠離鈍體的流體產生加速并流經上述減小的空間。當流體流過鈍體時，它將盡力充滿其后側的空間，這樣就會旋轉并進一步產生漩渦。

當工況條件合適時，漩渦的頻率和流體的速度之間存在線性關系。漩渦的發生頻率正比于斯特羅哈爾數和流體的速度，反比于漩渦發生體（鈍體）的直徑。渦街流量計的輸出信號是只是流體速度的函數。它與所計量的流體的密度，壓力和溫度無關。如果流體的速度相同，未經補償?shù)妮敵鲂盘柺且粯拥?，不管流體是3barg蒸汽，17barg蒸汽

渦街蒸汽流量計的優點不錯的量程比（如果可以接受高流速和高壓降），渦街流量計內部無運動部件，低流阻。

渦街流量計的缺點很明顯，振動會引起誤差；在流速較低時，不產生漩渦，流量計讀數偏低甚至為零。

最大流量通常指80或100 m/s，在蒸汽系統中可能會導致非常嚴重的問題，尤其是蒸汽濕度較大或較臟時。

低流速時渦街流量計的讀數會偏低。 渦街蒸汽流量計正確的安裝非常重要，任何墊片和焊渣的凸出都會導致其它漩渦的產生，引起計量誤差。
