某采選廠2#5L-40/8 型空壓機，安裝已經4年多，因振動嚴重超標，一直未能投入正常使用，也沒有找到確切的原因。

Part1 故障分析

對其進行了振動測量分析，采用了類比判別法，將本機與處于良好狀態的9#機進量行對比。兩機同型號、同規格，且在相同工況下運行，具有可比性。其結構圖和測點布置如圖所示。圖1分別是2#機地腳12和機座12的振動信號功率譜圖。9#機地腳和機座的振動信號功率譜圖如圖2所示。

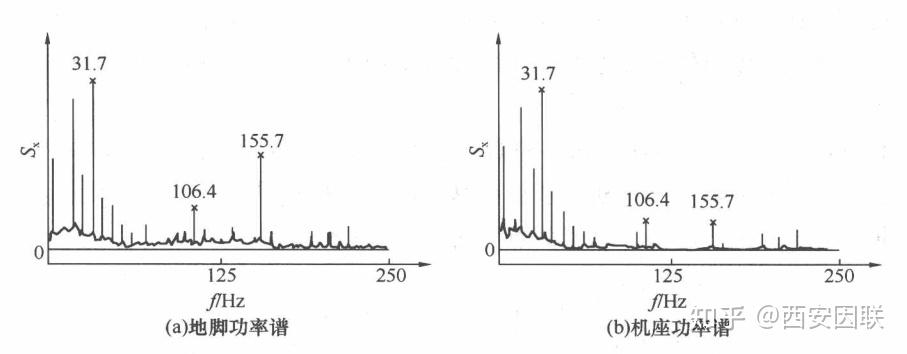

圖1 2#機地腳及機座功率譜圖

圖 2 9#機功率譜圖

對比分析兩機地腳和機座頻譜結構，發現有以下特點：

（1）2#機地腳和機座的頻譜比較：同一測點之間的地腳和機座的頻譜差別很大；不同測點的地腳與地腳之間及機座之間的頻譜也有一定的區別（見圖1（a）和，（c），（d））。
（2）9#機地腳和機座的頻譜比較：同一測點地腳和機座的頻譜非常相似，見圖2（a）和。
（3）2#機和9#機對應測點頻譜比較：兩機對應測點處地腳與地腳，機座與機座之間的頻譜差別也很大。

另外，對兩機在啟動過程中作三維功率譜對比分析，如圖3所示。

圖3 三維功率譜對比分析

2#機在啟動過程中振動急速上升，振幅值很大，呈共振狀態；9#機在起動過程中振動上升緩慢，振幅值很小，呈平穩運行態勢。

Part2 分析結論及處理方法

從上述對比分析中得出結論：2#機振動嚴重超差的原因在于基礎質量太差，混凝土結構松散，整體剛度不夠，機組與地腳處于共振狀態。而9#機的基礎質量好，與機組處于同步平穩運動狀態。

根據分析提出了對2#機的整改措施，建議重新打地基。半年后，打掉了2#機原有的基礎，發現下部混凝土成蜂窩狀，沒有凝結成剛性整體。證明診斷結論符合實際情況。

此例的價值不僅在于準確地診斷了空壓機故障，解決了多年沒有定論的難題，同時也提供了一條現場診斷的正確思路。實踐證明采用類比方法診斷往復式空壓機故障是有效的。
