由于運行周期已超、檢修質量差等原因，某廠2D12 -100/8 型空壓機出現了多起一、二級十字頭連桿斷裂事故和基礎底腳螺栓松動等故障，造成了損壞，并影響整個供氣系統的正常運行。機組測點布置見圖1。

圖1 2D12 -100/8型空壓機測點布置

1#測點—曲軸箱軸承座（近電機端）；2#測點—一級缸缸體部；3#測點—二級缸缸體端部；4#測點—曲軸箱軸承座（離電機端）；5#測點一機座基礎。

01 第八空壓機站4#機故障

（1）故障特征

①振動數據：4#機各測點振動數據如表1所示。

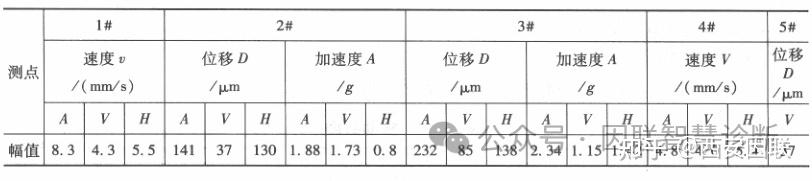

表1 振動數據

2譜圖：4#機二級缸缸端軸向振動位移譜與加速度譜分別如圖2和圖3所示。

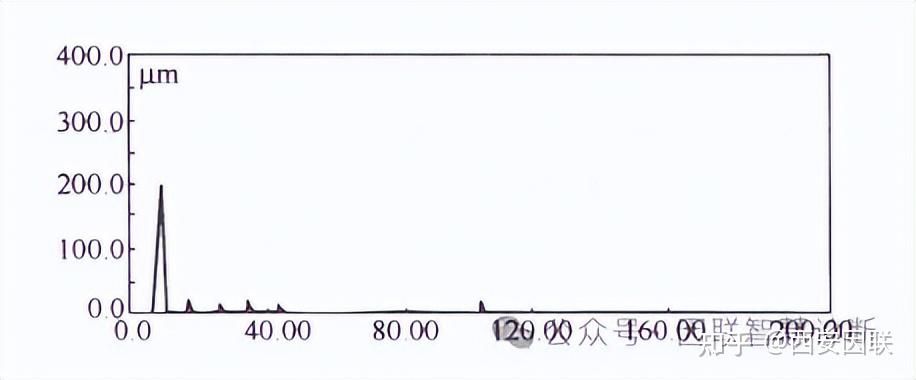

圖2 二級缸缸端軸向振動位移譜

圖3 二級缸缸端軸向振動加速度譜

二級缸的軸向振動位移值較大，達到 232μm，而且與上次測得的數據相比，4#機各測點的振動總量呈上升趨勢，如二級缸的軸向位移由227μm增加到232μm，一級缸由125μm增加到141μm，底座由27.9μm 增加到37μm曲軸箱兩端軸承座上的振動速度也有較大增加。

（2）分析診斷

①對2#、3#測點做加速度頻譜，頻帶選擇0~6000Hz，發現這兩點在 2400~3600Hz之間，其振動總量最高為2.34g。

②通過對曲軸箱軸承特征頻率計算，這個中頻峰群與軸承特征頻率無關，而是曲軸連桿受激勵后的振動特征。

由上述分析，建議停機檢查曲軸連桿機構的連接部位有無磨損、松動，曲軸箱兩端的對中，以及活塞、缸體的磨損有無拉缸現象，重點是二級缸。

（3）故障處理

檢查發現二級缸油路堵塞，活塞在缸體內處于無油干摩擦，油路疏通后，振動值下降。

02 九空壓機站3#機故障

（1）故障特征

①振動數據：3#機各測點振動數據如表2所示

表2 振動數據

2譜圖：圖4~圖9為3#機一級缸缸端方向振動位譜和加速度譜。

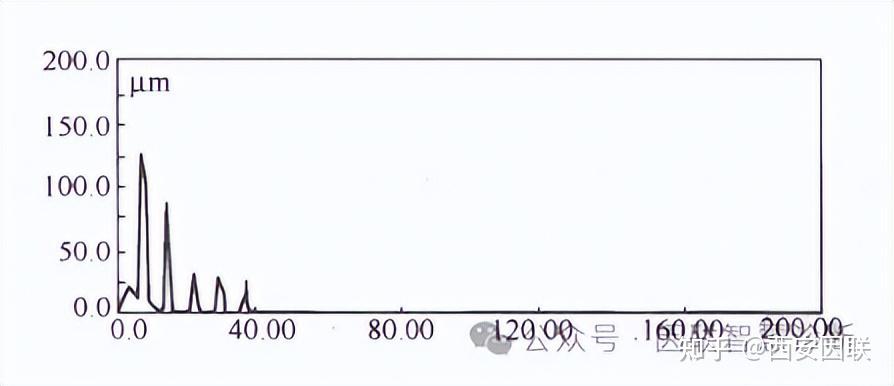

圖4 一級缸缸端軸向振動位移譜

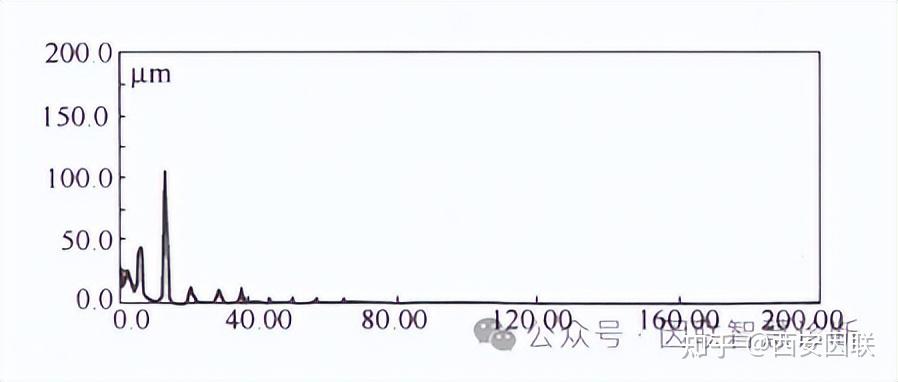

圖5 一級缸缸端水平振動位移譜

圖6 一級缸缸端垂直振動位移譜

一級缸軸向振動位移由305μm 降到290μm，但水平振動位移則由157μm 上升到206μm，垂直方向振動由49.9μm上升到135μm。

圖7 一級缸缸端軸向振動加速度譜

圖8 一級缸缸端水平振動加速度譜

圖9 一級缸缸端垂直振動加速度譜

一級缸的 A、H、V三個方向的振動加速度值均有所下降。

曲軸箱底座的振動由59μm上升到684μm。

（2）分析診斷

從譜圖上看，圖4~圖6 的轉頻8.3Hz很突出，而且還出現半倍頻（2.59Hz~4.39Hz），另外，四倍頻33.24Hz也很明顯，再有，圖7~圖9與上次譜圖相比，有高頻部分能量降低并向低頻段轉移的趨勢。

①3#號機一級缸工作狀態較差。

②活塞在缸體中的往復運動可以看作是一個對中問題，當活塞與缸體的間隙增大，或者曲軸連桿與活塞連接部位傳力不佳，都會產生活塞在缸體中運動不走直線，而活塞一旦不走直線就會對缸體產生一個橫向撞擊，使振動增加，一級缸缸端水平、垂直方向的振動值上升說明這個問題。

③一級缸三個方向的振動加速度雖然降低，但高頻部分能量向低頻部分轉移，而且基礎振動（也是低頻振動）上升，說明故障已進入中、后期。

建議打開檢查一級缸的活塞、連桿、十字頭部件，重點檢查連接部件有無磨損、松動、裂紋等，并檢查活塞在缸體中的對中情況，及活塞與缸體的間隙。

（3）故障處理

發現在一級缸活塞連桿與十字頭連接處的滑道道板部位存在不對中，再加上滑道平面磨損使十字頭道板運動不對中，并有輕微跳動，造成活塞連桿往復運動時不走直線，從而引起活塞運動時在缸體內產生橫向撞擊，使橫向振動值上升。處理后機組運行平穩。

03 第八空壓機站4#機故障

（1）故障特征

①振動數據：表3為2#測點振動值前后對比。

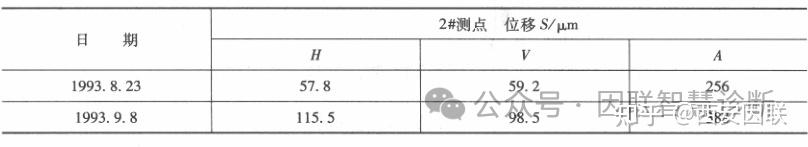

表3 2#測點振動值前后對比

②譜圖：圖10與圖11別為3#機和4#機一級缸缸端垂直方向振動位移譜。

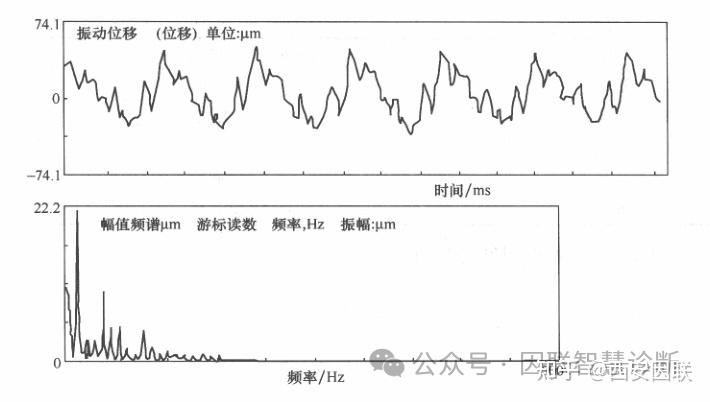

圖10 3#機一級缸缸端垂直方向振動位移譜

某一年9月8日上午，在監測中發現4#機2#測點一級缸在A、H、V 三個方向上振動位移均有較大的上升，見上表2#測點振動值前后對比。為此，當天下午又去現場重新采集一次數據，這是A向的振動值已由上午的388μm加到392μm，和同類型的3#機相比，該點的振動值高出近一倍。

（2）分析診斷

從頻譜上看，4#機2#測點一級缸在V方向的轉頻（8.3Hz）幅值比3#機高出近三倍，充分說明該點已存在故障。

立即要求車間停機，重點檢查一級缸缸體十字頭連桿及活塞等連接部位間隙、松動情況。

圖11 4#機一級缸缸端垂直方向振動位移譜

（3）故障處理

第二天，在打開檢查中，發現一級缸缸體內的十字頭并帽螺栓已經松動，造成活塞連桿作往復運動時對缸體沖擊作用加大，尤其是軸向。經修理后，該部位的振動明顯下降，A向由 388μm降到256μm，V向由98.5μm 降到48.82μm，H向由115.5μm 降到89μm，基本恢復到原來值。
