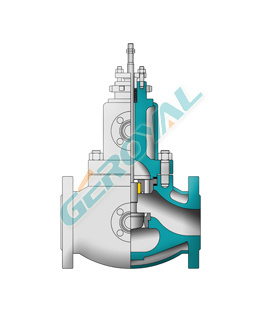

保溫夾套型單座調節閥，采用頂部導向不平衡式結構，高強度、重載荷、S型流道、壓降損失小、流量系數大、可調范圍廣、流量特性精度高。

   采用流開式設計，介質趨向于閥門開啟的方向，小開度可控性好，流量特性畸變小。根據工況要求可選擇降噪音、抗氣蝕的特殊閥籠。主要應用于介質在常溫下容易凝結的場合，比如介質為石蠟。保溫夾套里注入蒸汽，加熱介質，維持介質的流動。




設計特色 Design features
采用頂部導向結構

流量系數大，可調范圍廣

焊接式保溫夾套、無外漏

保溫口可任意選擇法蘭或者螺紋


技術參數 Technical parameter
口徑范圍：DN15～DN400 (1/2"～16")

壓力范圍：PN1.6～6.3MPa（150～300LB）

溫度范圍：-45℃～+550℃（可選）

結構可選：單座式

材質可選：碳鋼、不銹鋼、雙相鋼

流量特性：等百分比、線性、快開

泄露等級：ASME B16.104 V

閥蓋形式：夾套保溫型

連接方式：法蘭式

執行機構：氣動執行器、電動執行器
