810D頂部導向型單座調節閥，采用頂部導向不平衡式結構，具有高強度、重載荷、S型流道、壓降損失小、流量系數大、可調范圍廣、流量特性精度高。該類型調節閥適用于工況壓差較小的場合，關閉嚴密，適用于對介質流量或者壓力的調節。

   閥座采用螺紋擰入式結構，具有可靠性能強，后期更換維修方便等特點，解決了傳統的無閥座機構泄露無法更換的困難。延長了使用壽命。采用流開式設計，介質趨向于閥門開啟的方向，小開度可控性好，流量特性畸變小。根據工況可選配電動或氣動執行器進行控制。

設計特色 Design features
頂部導向型

不平衡內部結構

閥座易更換結構

可任意配置電/氣動執行器


技術參數 Technical parameter
口徑范圍：DN15～DN400 (1/2"～16")

壓力范圍：PN1.6～6.3MPa（150～300LB）

溫度范圍：-196℃～+550℃（可選）

材質可選：碳鋼、不銹鋼、雙相鋼

流量特性：等百分比、線性、快開

泄露等級：ASME B16.104 V

閥蓋形式：標準型、散熱型、低溫型、波紋管型

連接方式：法蘭、焊接、螺紋（1"內）

執行機構：氣動執行器、電動執行器氣動單座調節閥 技術參數



公稱通徑(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300


閥座直徑
20
25
32
40
50
65
80
100
125
150
200
250
300


額定流量系數(KV)
直線
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250


等百分
6.3
10
16
25
40
63
100
160
250
360
570
850
1180


允許壓差(MPa)
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.2
0.1


公稱壓力(MPa)
1.6、2.5、4.0、6.4、10.0


額定行程
16
25
40
60
100


執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56


閥蓋形式
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)


壓蓋形式
螺栓壓緊式


密封填料
V型聚四氟乙烯填料、V型柔性石墨填料


閥芯形式
單座柱塞型閥芯


流量特性
直線性、等百分比





氣動單座調節閥 執行器參數



配置執行器類別
ZHA/B多彈簧簿膜執行機構


執行器型號
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56


有效面積(cm2)
350
350
560
900
1400


行程
10、16
24
40
40、60
100


彈簧范圍(KPa)
20～100（標準）、20-60、60-100、40-200、80-240


膜片材料
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布


供氣壓力
140～400KPa


氣源接口
RC1/4"


環境溫度
-30～+70℃


可配附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等


作用形式
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

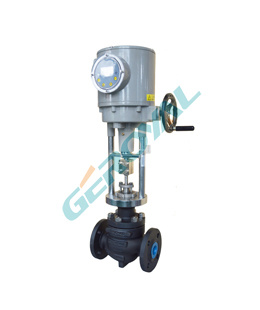

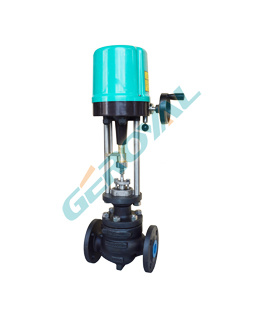

電動單座調節閥 技術參數



公稱通徑(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300


閥座直徑
20
25
32
40
50
65
80
100
125
150
200
250
300


流量系數(KV)
直線
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250


等百分
6.3
10
16
25
40
63
100
160
250
360
570
850
1180


允許壓差(MPa)
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.2
0.1


公稱壓力(MPa)
1.6、2.5、4.0、6.4


額定行程
16
25
40
60
100


閥蓋形式
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)


壓蓋形式
螺栓壓緊式


密封填料
V型聚四氟乙烯填料、V型柔性石墨填料


閥芯形式
單座柱塞型閥芯


流量特性
直線性、等百分比


配置執行器類別
381L系列電動執行器、PSL系列電動執行器、其他進口品牌（西門子、羅托克）


執行器參數
電源電壓：220V、380V；輸入信號：4-20mA或1-5V·DC；輸出信號：4-20mA·DC


防護等級：相當IP55、隔爆標志：ExdⅡBT4、BT6(ExdⅡCT4特殊定制)、手操功能：手柄


環境溫度：-25～+70℃、環境濕度：≤95%
