名 稱：對夾單瓣旋啟式止回閥
型 號：H74H,W
口 徑：50-1000
壓 力：1.0-6.4Mpa
材 質：鑄鋼、不銹鋼304、316、316L
廠 家：上海枚耶閥門有限公司
電 話：021-51875832/18019239053
Q Q : 2058989009
參 數：詳見http://www.famen163.com/productintro/3572.htm

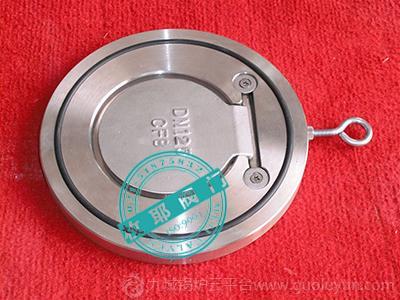

圖 片：
|
H74H,W對夾單瓣旋啟式止回閥部件材質：
|
|
部件名稱
|
數量
|
材質
|
|
閥體
|
1
|
WCB、304、316、316L
|
|
O型密封圈
|
2
|
橡膠、氟橡膠
|
|
閥板
|
1
|
304、316、316L
|
|
"O"型密封圈
|
1
|
橡膠、氟橡膠
|
|
吊鉤
|
1
|
304
|
|
小壓蓋
|
2
|
304、316、316L
|
|
彈簧軸
|
1
|
304、316、316L
|
|
開槽半沉頭螺釘
|
2
|
304、316、316L
|
|
大壓蓋
|
2
|
304、316、316L
|
|
開槽半沉頭螺釘
|
2
|
304、316、316L
|
|
彈簧
|
1
|
304、316、316L
|
|
H74H,W對夾單瓣旋啟式止回閥技術參數：
|
|
公稱通徑
|
DN40~DN1200
|
|
公稱壓力
|
1.6MPa 、2.5MPa、 150Lb、300Lb
|
|
工作溫度
|
t≤400℃
|
|
適用介質
|
油、水、酸堿等液體
|
|

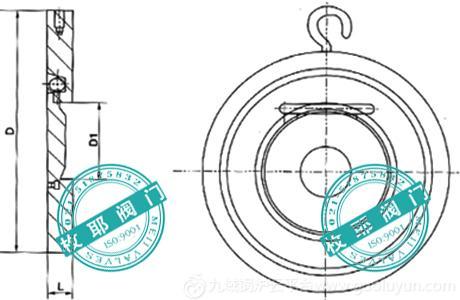

H74H,W對夾單瓣旋啟式止回閥外形尺寸：
|
|
通徑DN
|
L
|
D1
|
D
|
重量
|
|
PN1.0/1.6/2.5/4.0
|
1.0Mpa
|
1.6Mpa
|
2.5Mpa
|
4.0Mpa
|
|
50
|
15
|
19
|
25
|
104
|
104
|
109
|
109
|
1.2
|
|
65
|
15
|
19
|
38
|
125
|
125
|
129
|
129
|
1.6
|
|
80
|
16
|
19
|
46
|
140
|
140
|
144
|
144
|
2.2
|
|
100
|
16
|
19
|
71.5
|
160
|
160
|
170
|
170
|
2.7
|
|
125
|
17
|
19
|
95
|
185
|
185
|
196
|
196
|
3.8
|
|
150
|
19
|
29
|
114
|
220
|
220
|
226
|
226
|
5.8
|
|
200
|
26
|
29
|
140
|
270
|
270
|
286
|
293
|
14
|
|
250
|
29
|
38
|
188
|
330
|
331
|
343
|
355
|
17.5
|
|
300
|
38
|
51
|
216
|
380
|
386
|
403
|
420
|
27
|
