品牌河南遠大鍋爐有限公司	有效期至長期有效	最后更新2022-11-21 16:09
瀏覽次數1

河南遠大6噸燃?xì)忮仩t

適用范圍：

食品飲料行業,酒廠,印染廠,制藥廠,包裝廠,建材廠,橡膠
用途：

工業鍋爐
循環方式：

自然循環
出廠形式：

快裝鍋爐
出口壓力：

中壓
傳熱介質：

蒸汽
燃燒方式：

室燃爐
是否現貨：

否
加工定制：

是
蒸噸（t/h）：

6噸
結構形式：

臥式

一、產品簡介
本產品的設計遵守TSG
G0001-2012《鍋爐安全技術監察規程》之規定。

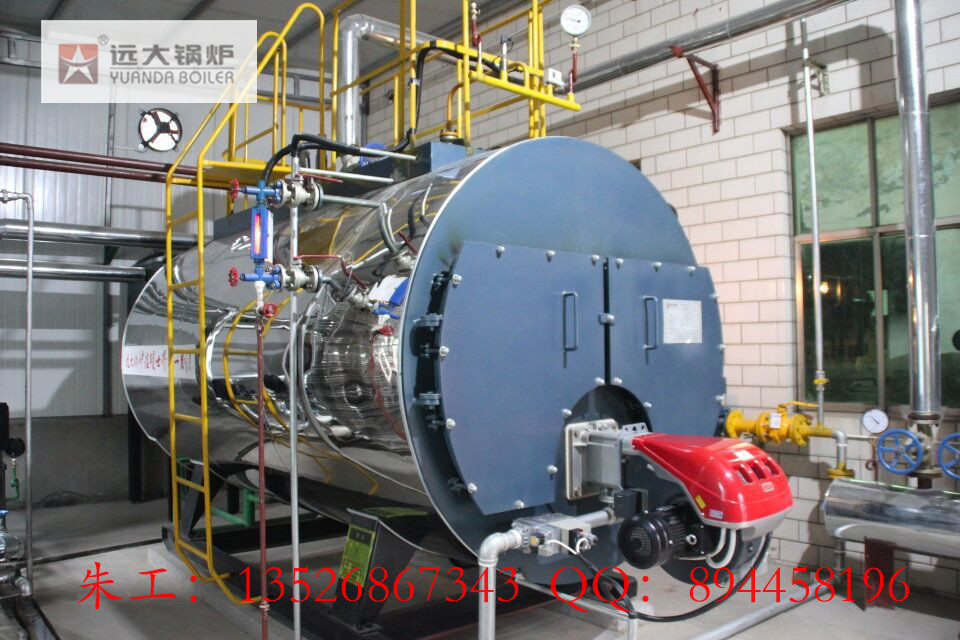

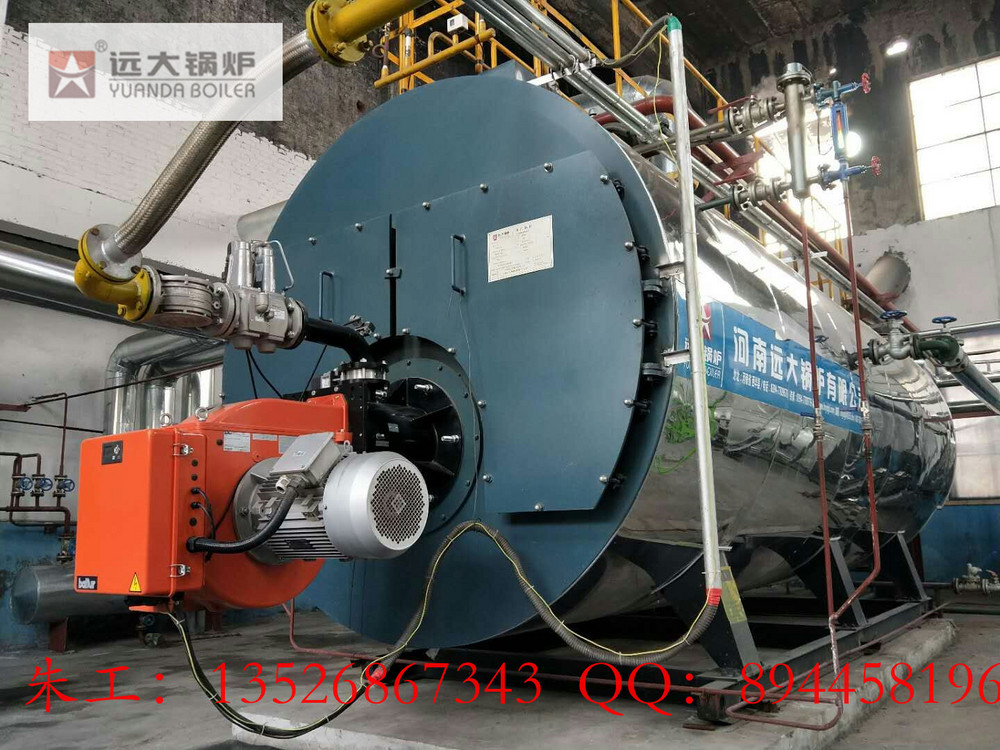

本鍋爐型號為WNS6-1.25-Y（Q），是一種全自動臥式內燃三回程燃油（氣）快裝鍋爐，采用濕背式結構，波形爐膽為第一回程，第二回程、第三回程由螺紋煙管構成。鍋爐配備有完善的全自動控制裝置和安全保護裝置，實現水位自動控制及危低水位報警、停爐；蒸汽壓力自動控制及超壓報警；鍋爐自動點火、燃燒器火力自動調節和熄火保護，保證鍋爐的安全運行。
該產品的燃料為油或天然氣。燃料從燃燒器噴出，被電子點火棒點燃，在爐膽內微正壓燃燒，燃燼后的高溫?zé)煔庥苫厝际肄D(zhuǎn)彎180°進入第二回程，由前煙箱處轉彎180°進入第三回程，最后通過后煙箱由煙囪排入大氣。

二、鍋爐主要規范及設計參數
１．鍋爐蒸發量 6 t/h
２．蒸汽壓力 1.25 MPa
３．蒸汽溫度 194 ℃
４．給水溫度 20 ℃
５．設計效率 97.07 ％（燃?xì)猓?9.01％（燃油）
６．設計燃料輕油、天然氣
７．燃料消耗量 365.01kg/h（油）、431.553Nm3/h（天燃?xì)猓?br /> ８．受熱面積本體140.8m2、節能器28.82m2
９．排煙溫度 68.69℃（燃油）63.39℃（天燃?xì)猓?br /> 10．鍋爐滿水重量 23583.2 kg
11．本體金屬重量9283kg，鋼結構金屬耗量3745kg
12．大件運輸重量 12978 kg
13．鍋爐大件運輸尺寸 5320×2232×2644 (mm)
14. 燃料低位發熱量
輕油42916KJ/Kg、天然氣37685KJ/Nm3
15. 排煙過量空氣系數 1.15
16. 排污率 3%
17. 安全穩定運行工況范圍 80-100%
18. 進風溫度 30℃
19. 鍋爐水容積 9.6m3
三、產品結構簡介
該鍋爐由受壓本體、底座、包裝及保溫、平臺扶梯、儀表閥門及附件、前煙箱、后煙箱、電控系統等部分組成。
鍋爐本體在總體結構上采用下置爐膽，煙管和爐膽左右對稱布置的形式，鍋筒由Ф2000×14的筒體和Ф2000×16的前后管板組焊而成。第一回程為波形爐膽，它由二節波形爐膽和兩節錐形爐膽組焊而成，波形爐膽為Ф900×10。采用波形爐膽結構既增加了傳熱面積，增加了爐膽的剛性，也滿足了爐膽受熱后的自由膨脹；燃燼室由Ф1400×18的筒體和內前、內后管板組焊而成。采用濕背形式，避免了高溫?zé)煔鈱?duì)后煙箱的直接沖刷，提高了鍋爐運行的可靠性；第二回程由134根Ф51×3的螺紋煙管組成，第三回程由100根Ф51×3的螺紋煙管構成。螺紋煙管可以大大強化傳熱，從而可減少受熱面積，使鍋爐結構緊湊，節省鋼材。
前后煙箱采用整體式結構，煙箱上有對開式煙箱門，該形式整體性好，美觀、大方，檢修時開啟也很輕便。
煙囪高度按8米配置出廠，用戶應按所在地環保部門批準的環境影響報告書的要求確定實際高度，但不得低于8米。

四、安全閥、輔機及控制說明
該鍋爐配有A48Y-16全啟式安全閥(DN80)兩只。
燃燒器采用國外進口的燃燒器，外形美觀，自動化程度高，從預吹掃、點火、火力自動轉換到自動停爐及熄火保護，均可實現全自動控制。
給水泵采用JGGC8-176/22型鍋爐給水泵。
為了有效地監視、控制水位及壓力，該鍋爐配備有水位計、水位控制器，具有高低水位報警和低水位聯鎖保護功能，還配備有普通壓力表、電接點壓力表及壓力控制器，具有超壓報警、超壓聯鎖保護功能和燃燒機自動控制功能。

五、保護裝置
1、該鍋爐配備的水位報警裝置的高、低水位報警信號不同，且具有低水位聯鎖保護裝置；
2、當燃油、燃?xì)鈮毫Φ陀谝?guī)定值時，燃燒機會自動切斷燃油或燃?xì)獾墓?yīng)；
3、在點火程序控制中，點火前的總通風量不小于三倍的從爐膛到煙筒入口煙道總?cè)莘e，且通風時間不少于20s。
