一、概述

  二、技術指標

  1、供電：AC220V±10% 50HZ

  2、環境溫度：-20℃+60℃，無冷凝

  3、火焰檢測電流：2-20uA之間調節

  4、防護等級：IP40

  5、點火電纜：<5米(宜用耐溫高壓線)

  6、電纜長度：電離監測方式最長75米，UV監測方式最長100米。

  三、線路檢查及調試

  1、線路檢查及調試

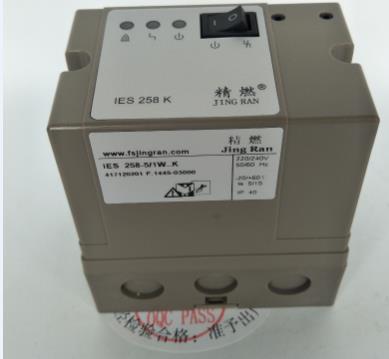

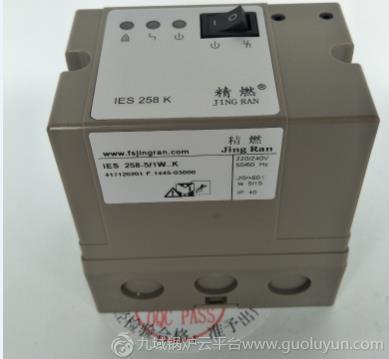

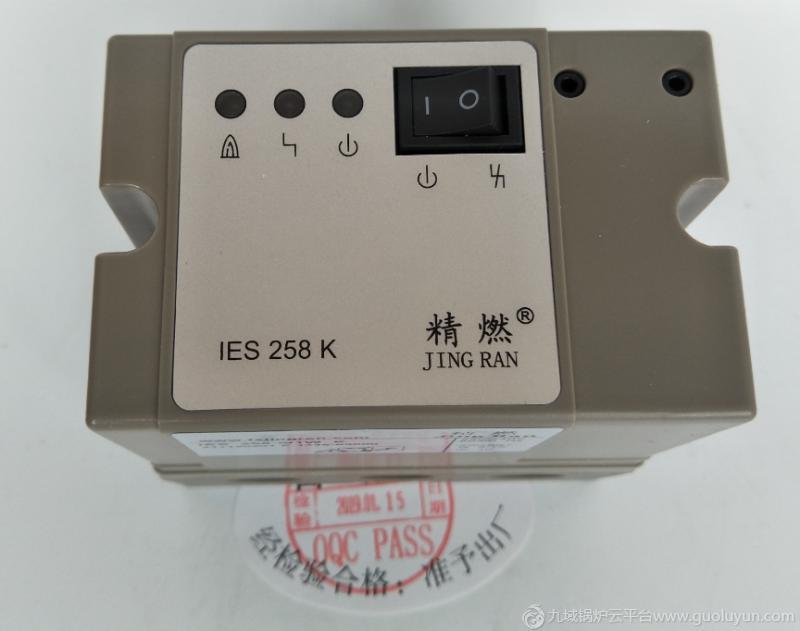

  首先檢查火線L1和零線N及其它線路是否按規定接好，確認無誤后;關閉手閥，啟動系統;合上燒嘴控制器IES258面板上的開關，綠燈亮起;合上點火開關，即給端子3供電，啟動操作程序，大約3秒鐘之后，燃?xì)怆姶砰y打開，燒嘴點火，經過安全后，燒嘴控制器會發出故障信號，面板上的紅燈亮起，端子8和9之間閉合;打開手閥，控制器復位解除故障信號，重新啟動操作程序，燒嘴點燃，面板上的黃燈亮起，端子13和14之間閉合。說明線路接好，系統正常。

  2、火焰監測電流調整

  火焰監測電流可以在2uA-20uA之間調整。調整辦法：松開控制器固定螺栓，從底座上拔出控制器，調節小板上的電位器到要求位置即可。(如果面板上的黃燈始終亮著或在點火之前就亮啟，則需要進行重新的設定。測量的實際火焰監測電流應當比設定值至少高出3uA。)把控制器裝回底座，擰緊螺栓。

  四、注意事項：

  ●嚴禁帶電操作!在檢修時一定要切斷電源!

  ●只有專業人士才可以對事故進行分析處理。

  ●請不要擅自撕下上面的標簽，否則保修失效，擅自維修和接線錯誤造成設備損壞，例如：將電源接入輸出端，導致燃?xì)忾_啟和設備的損壞等由于用戶使用不當造成設備損壞不屬于保修范疇。

  ●遠傳復位必須由專業人士完成，且要有人員在現場監測要復位的燒嘴。
