4噸燃?xì)鉅t控制柜軟硬件配置

一． 硬件配置

1-4噸燃?xì)鉅t控制柜采用西門子S7-200PLC作為控制中心，昆侖通態7寸彩色觸摸屏作為監視設備（人機接口），實現燃?xì)忮仩t鍋爐的自動化運行控制。主要測點及設備：鍋爐給水流量，排煙溫度，給水泵兩臺（5.5KW,7.5KW）一用一備，壓力控制器一臺（實現大小火控制），電接點壓力表（鍋爐廠隨鍋爐發貨）一臺（實現鍋爐低壓起爐和超壓停爐保護報警），電極液位計一臺（含控制器），鍋爐36V低壓照明。

二． 軟件功能

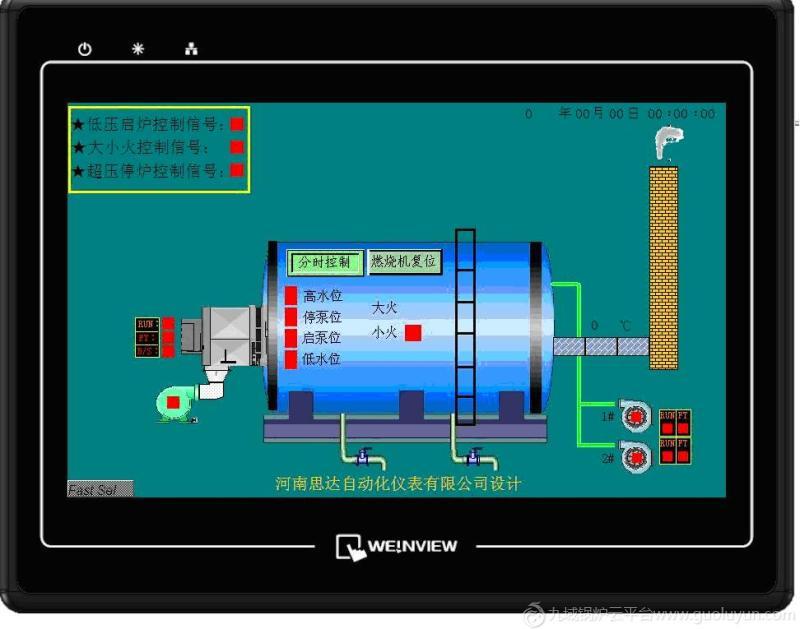

1. 觸摸屏作為監視中心，實時監視鍋爐水位高低信號，鍋爐壓力高低信號，流程圖清晰地展示了整個鍋爐全貌。，

2. 控制柜設計有人工手動和程序自動控制功能，即可純?nèi)斯げ僮饕部捎贸绦蜃詣?dòng)控制整個鍋爐的運行，達到了節省人力，安全可靠的效果。

3. 無論手動狀態還是自動程序控制狀態，鍋爐運行都有低水位和汽包超壓保護功能，若鍋爐缺水和超壓都會及時報警停爐。

4. 兩臺給水泵均設計為手動和自動控制兩種模式，即可人工起停泵也可利用鍋爐水位計自動控制運行，保證鍋爐處于正常水位。

5. 控制柜設計有聲音報警裝置，當鍋爐出現低水位，高水位，超壓，或燃燒機，水泵故障時都會有聲音報警，同時畫面閃爍報警信息。

總結：在鍋爐供水正常，燃?xì)庹５那闆r下，本鍋爐控制柜可以實現鍋爐無人值守運行的要求。
